日期：2022-11-29 來源：belling

在多節電池供電的應用中，大多會選擇中高壓低功耗LDO來給低壓器件（如MCU等）供電。這些產品除了需要LDO具有極低的靜態功耗外，其中一些應用場景對LDO輸出電壓精度、輸出過沖、紋波、動態響應等性能指標也提出了較高的要求。BL9157輸出電壓精度±1%，上電時輸出無過沖，并且具有良好的電源紋波抑制比、動態響應、全電壓范圍內極低的靜態功耗等性能指標，可以完美地滿足這類應用，典型應用見圖1。

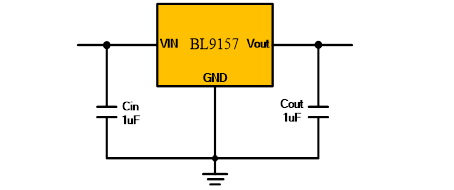

圖1 BL9157 典型應用原理圖

以下列舉了一些典型的應用場景：

場景一：給MCU供電的LDO，需要輸出電壓精度高且上電時無明顯過沖

在給MCU供電的應用中，對LDO的輸出精確要求很高，并且要求上電時LDO輸出不能有明顯的過沖。比如，正常3.3V工作的MCU一般能承受的最高電壓為3.6V，如果LDO的輸出上沖超過3.6V則很可能會導致MCU損壞。BL9157輸出電壓精度±1%，針對輸出過沖進行了專門的設計，在上電時輸出非常穩定，無明顯上沖。（見圖2-1、圖2-2）

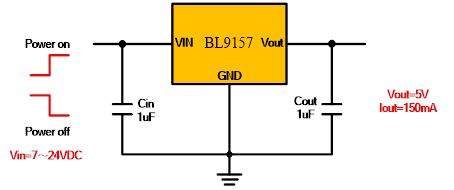

圖2-1電源開關機測試圖

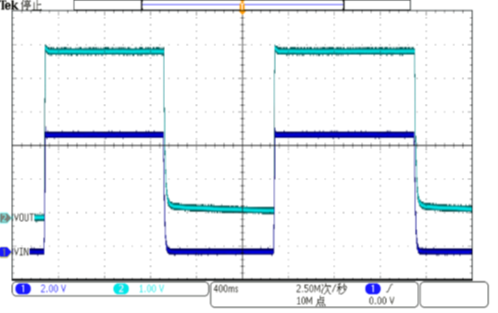

圖2-2電源開關機輸出無過沖測試結果

場景二：在電池供電的應用中需要LDO在寬輸入電壓范圍內（V_IN=V_OUT～V_MAX）具有低功耗性能

在電池供電的產品中，當電池電量降低時電池的電壓也會隨之降低，此時相比LDO的輸出電壓壓差減小，有的LDO在壓差減小時靜態功耗會明顯增大，無法滿足全電壓范圍內低功耗的要求。BL9157在全電壓范圍內都具有極低的靜態功耗。典型測試應用圖和測試數據如下圖3和表1。

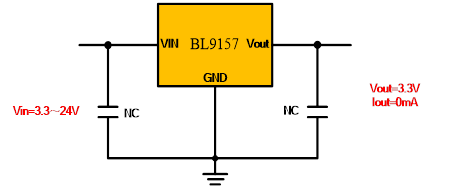

圖3 BL9157 V_IN=V_OUT～V_MAX的I_Q測試原理圖

表1 BL9157不同輸入電壓(V_IN)下的I_Q表（V_OUT=3.3V）

場景三：在負載電流劇烈變化的應用中需要LDO具有良好的動態響應性能

負載電流劇烈變化的應用對LDO的動態響應性能提出了更高的要求。在系統應用中，當負載電流變化時LDO的輸出電壓不能有明顯的波動，如果輸出電壓波動過大可能會導致負載進入欠壓保護狀態，更嚴重的甚至可能會引起負載的損壞。BL9157具有優異的動態響應性能。（見圖4-1、圖4-2）

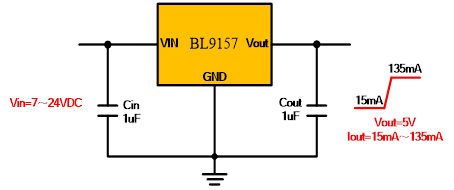

                  圖4-1 BL9157動態響應測試圖

圖4-2動態響應（V_OUT=5V I_OUT=15mA～135mA動態切換）測試結果

場景四：特殊應用需要LDO在全溫度范圍內輸出電壓和靜態功耗保持穩定

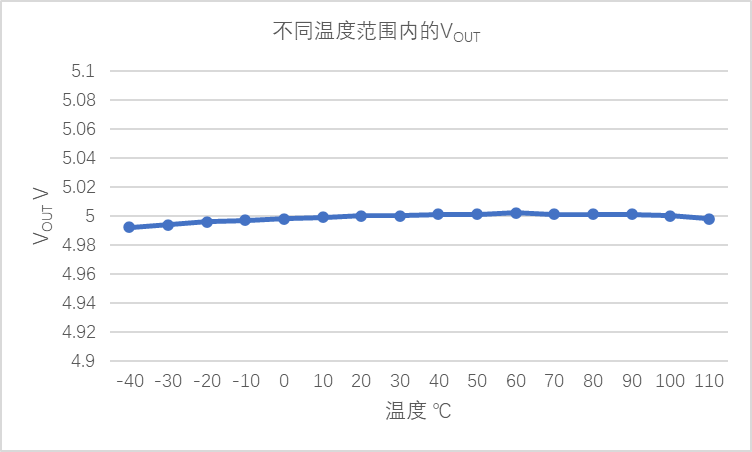

對于一些特殊的應用領域場合如基站電源等，應用環境惡劣，這樣就對于芯片的全溫度范圍內的指標提出了更高的要求。BL9157在全溫度范圍內輸出電壓以及靜態電流無明顯變化，可以很好地滿足該類應用的設計要求。（見圖5-1、圖5-2、圖5-3）

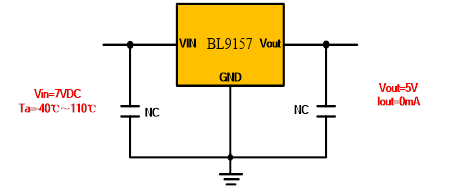

圖5-1 全溫范圍V_OUT、I_Q測試圖

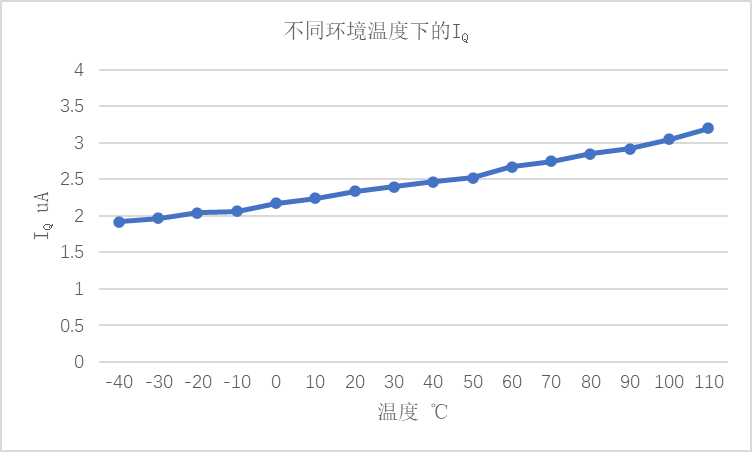

圖5-2 BL9157在不同環境溫度下的I_Q變化

圖5-2 BL9157在不同環境溫度下的I_Q變化

場景五：高集成度的電子產品需要LDO具有輸出低紋波的特性

隨著電子產品的復雜度和集成度不斷提高，對于系統電源的紋波要求也越來越高。相比于傳統的DC/DC方案，LDO可以更好地降低輸出紋波。BL9157具有良好PSRR（電源抑制比）性能，在電源電壓波動時可以確保輸出電壓保持穩定。（見圖6-1、圖6-2）

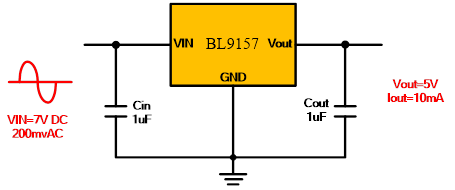

圖6-1 BL9157 PSRR測試圖

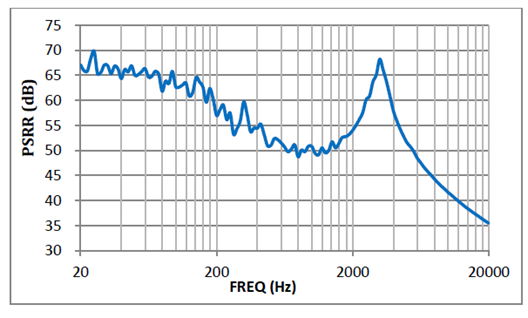

圖6-2  BL9157 PSRR vs Frequency (V_OUT=5V, I_OUT=10mA)測試結果

BL9157產品介紹

BL9157是一款高精度、低壓差、低功耗的線性穩壓電路，最高工作電壓30V，最大電流可達150mA。該產品具有出色的動態響應和PSRR性能，上電時輸出無過沖，全電壓范圍內具有極低的靜態功耗，特別適合節能和低功耗的應用場景。在一些對輸出過沖、動態響應或者全溫度范圍內靜態功耗有嚴格要求應用場合，BL9157是十分理想的選擇。

主要特性

?  低功耗：2uA（Typ）

?  最大輸出電流：150mA

?  低壓差：650mV@100mA V_OUT=5V

?  高耐壓：30V（Max）

?  PSRR：-60dB@217Hz

?  高精度：±1%

?  內部集成OTP功能

?  ESD（HBM）高達8kV

?  封裝形式：SOT89-3（兩種腳位）

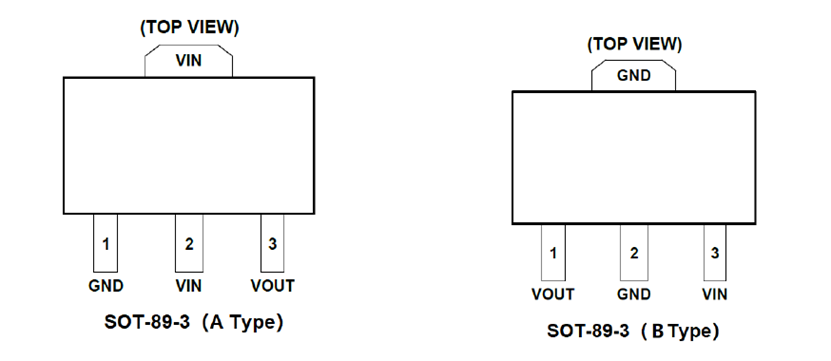

圖7 BL9157不同封裝腳位

典型應用領域

?  電池供電設備

?  通訊設備

?  儀器儀表

?  智能家居

?  BMS
